NS3205三相电子式多功能电能表

一、概述

三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

三相电子式多功能电能表符合以下标准：

GB/T17215.301-2007   多功能电能表 特殊要求

GB/T17215.322-2008   静止式有功电能表（0.2S级和0.5S级）

GB/T17215.323-2008   静止式无功电能表(2级和3级)

DL/T614-2007         多功能电能表

DL/T645-2007         多功能电能表通信规约

Modbus-RTU

二、产品特点

本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

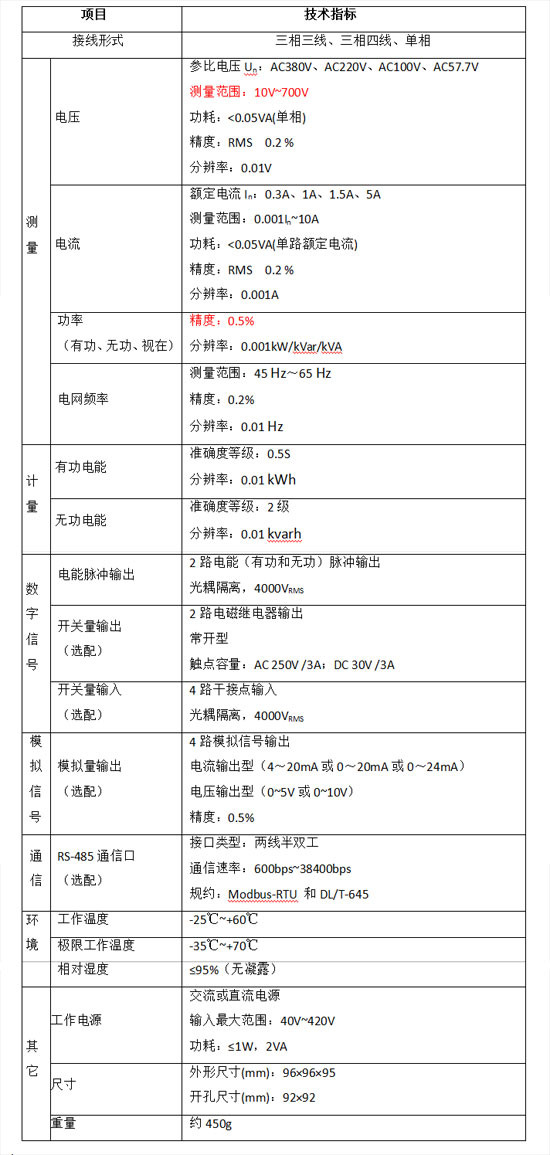

三、技术指标

四、功能介绍

4.1参数测量功能

4.2 电能计量功能

4.3 越限报警功能

4.4 显示与按键功能

4.5 通信功能

4.6 变送功能

4.7 权限与管理

4.8 数字输入和输出接口
